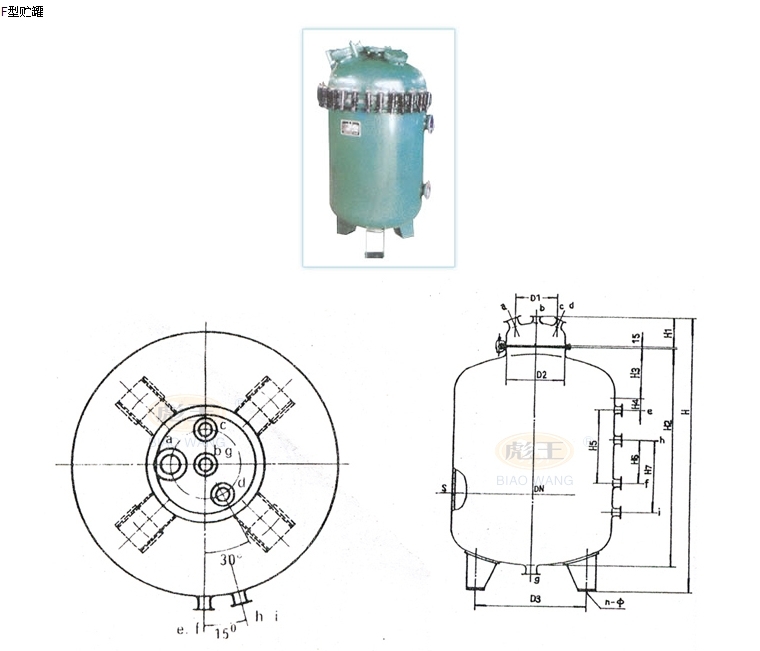

搪玻璃貯罐
規格Spec項目ltem | CF-3000 | CF-4000 | CF-5000 | CF-6300 | CF-8000 | CF-10000 | CF-12500 | ||
DN | 1450 | 1600 | 1600 | 1750 | 1900 | 2200 | 2400 | ||
D1 | 300 | 360 | 360 | 360 | 360 | 420 | 420 | ||
D2 | 500 | 600 | 600 | 600 | 600 | 700 | 700 | ||
D3 | 1086 | 1240 | 1240 | 1394 | 1544 | 1648 | 1852 | ||
D4 | 1015 | 1120 | 1120 | 1225 | 1330 | 1540 | 1680 | ||
H0 | ～2970 | ～3208 | ～3758 | ～3974 | ～4214 | ～4075 | ～4312 | ||
H1 | 2348 | 2562 | 3112 | 3304 | 3554 | 3394 | 3554 | ||
H2 | 275 | 310 | 310 | 310 | 310 | 351 | 351 | ||
h1 | 1400 | 1500 | 1800 | 1900 | 2000 | 1900 | 2000 | ||
h2 | 584 | 635 | 885 | 911 | 1003 | 770 | 850 | ||
h3 | 270 | 308 | 358 | 424 | 416 | 356 | 460 | ||
4～d0 | 4-φ30 | 4-φ30 | 4-φ30 | 4-φ30 | 4-φ30 | 4-φ30 | 4-φ36 | ||
管口表Nozzle Schedule | 手孔 Handhote | h | 100 | 125 | 125 | 125 | 125 | 125 | 125 |
進口Feeding | a | 65 | 65 | 65 | 65 | 65 | 80 | 80 | |
備用口Free | b | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |
備用口Free | c | 65 | 65 | 65 | 65 | 65 | 65 | 65 | |
液位計Level | d1-2 | 65/50 | 65/50 | 65/50 | 65/50 | 65/50 | 65/50 | 65/50 | |
Indicator | e1-2 | 65/50 | 65/50 | 65/50 | 65/50 | 65/50 | 65/50 | 65/50 | |
出口Discharge | t | 125 | 125 | 125 | 125 | 125 | 125 | 125 | |
全容積 TOT Volume(L) | 3386 | 4481 | 5591 | 7100 | 8987 | 11264 | 13994 | ||
設備總量 T.W.of Eqpt(kg) | 1700 | 2070 | 2500 | 3000 | 3600 | 4500 | 5700 | ||
規格Spec項目ltem | CK-50 | CK-100 | CK-200 | CK-300 | CK-500 | CK-1000 | CK-1500 | CK-2000 | CK-3000 | CK-5000 | |
DN | 500 | 500 | 600 | 700 | 800 | 1150 | 1300 | 1300 | 1600 | 1600 | |
D1 | 300 | 300 | 360 | 420 | 480 | 600 | 780 | 780 | 900 | 900 | |
D2 | 350 | 350 | 420 | 490 | 560 | 805 | 910 | 910 | 1120 | 1120 | |
H0 | ～995 | ～1245 | ～1480 | ～1617 | ～1740 | ～2180 | ～2220 | ～2603 | ～2615 | ～3685 | |
H1 | 470 | 730 | 975 | 1070 | 1400 | 1533 | 1550 | 1975 | 1815 | 2785 | |
H2 | 275 | 275 | 309 | 349 | 384 | 470 | 505 | 505 | 580 | 580 | |
h1 | / | 167 | 185 | 185 | 180 | 200 | 180 | 200 | 190 | 190 | |
h2 | / | 230 | 400 | 500 | 800 | 800 | 800 | 1200 | 1000 | 1200 | |
3～d0 | 3-φ18 | 3-φ18 | 3-φ25 | 3-φ25 | 3-φ25 | 3-φ25 | 3-φ30 | 3-φ30 | 3-φ30 | 3-φ30 | |
人、手孔 Manhole/Hamdhole | m(h) | 100 | 100 | 125 | 125 | 125 | 125 | 400×300 | |||
進口Feeding | a | 65 | 65 | 65 | 65 | 65 | 100 | 100 | 100 | 100 | 100 |
備用口Free | b | 65 | 65 | 65 | 65 | 65 | 100 | 100 | 100 | 100 | 100 |
備用口Free | c | 65 | 65 | 65 | 65 | 65 | 100 | 100 | 100 | 100 | 100 |
備用口Free | d | / | / | / | / | 65 | 100 | 100 | 100 | 100 | 100 |
液位計Level | e1～2 | / | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 | 65 |
出口Discharge | f | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 125 | 125 |
全容積 TOT Volume(L) | 78 | 150 | 292 | 445 | 754 | 1730 | 2254 | 2818 | 4007 | 5964 | |
設備總量 T.W.of Eqpt(kg) | 185 | 231 | 280 | 480 | 610 | 1200 | 1540 | 1555 | 2175 | 2795 | |
